Che cos'è il cordone di fibra?

Salve a tutti, sono Wendy, oggi vi presenterò i cavi a fibra ottica.è diventato uno dei pilastri principali della comunicazione moderna e svolge un ruolo fondamentale nelle moderne reti di telecomunicazione, grazie alla rapida crescita dei dati sul traffico.

Cavi di fibra ottica

ⅠChe cosa sono i cavi a fibra ottica?

I cavi in fibra ottica sono cavi in fibra ottica con spine di connettore su entrambe le estremità e un rivestimento protettivo più spessa.reti di accesso in fibra ottica, reti di trasmissione dati in fibra ottica e reti di area locale, tra le altre applicazioni.e apparecchiature di prova ottiche.

Ⅱ. La struttura dei cavi a fibra ottica

I cavi a fibra ottica sono identici ai cavi coassiali per struttura, con l'eccezione che i jumper a fibra non hanno uno strato di schermatura a maglia e il centro è un nucleo di vetro per la propagazione della luce.Un involucro di vetro circonda il nucleo, seguita da un sottile involucro di plastica (PVC o Teflon) all'esterno.

E' fondamentale capire la differenza tra cordoni di fibra e coda.mentre l'altra estremità è un'estremità rotta di un nucleo di cavo in fibra ottica che è fusione spliced ad altri nuclei di cavo in fibra otticaLe interfacce sono disponibili in una varietà di forme e dimensioni.Per le diverse interfacce sono necessari accoppiatori diversiIl maglione ha due sezioni e può essere indossato come una coda.

Ⅲ. tipi di cavi a fibra ottica

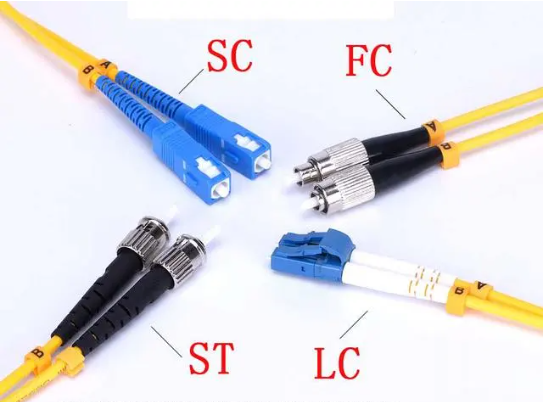

Esistono molti tipi diversi di cavi a fibra ottica (connessi a fibra ottica), che sono connessioni a fibra ottica collegate a moduli ottici.LCil connettore in fibra ottica è utilizzato per laSFPmodulo, mentre ilSCil connettore in fibra ottica è utilizzato per laGBICUna panoramica completa di alcuni connettori a fibra ottica comunemente utilizzati nell'ingegneria delle reti è fornita di seguito:

1FC tipo cavi di fibra ottica patch: Un manico metallico è utilizzato per il rafforzamento esterno, e un giradischi è utilizzato per il fissaggio.ODFlato, è comunemente usato (il più usato sul pannello patch)

Cavi a fibra ottica di tipo 2SC: il connettore che collega ilGBICil modulo ottico ha un guscio rettangolare e una tecnica di fissaggio plug-and-pull che non richiede rotazione.

Cavi a patch in fibra ottica di tipo 3ST: la conchiglia esterna è circolare e il metodo di attacco è il turnbuckle, che viene spesso utilizzato nei cornici di distribuzione della fibra ottica.(I connettori ST standard sono utilizzati per10Base-FLe cornici di distribuzione in fibra ottica sono spesso realizzate con questo materiale.)

Cavi a fibra ottica di tipo 4LC: è un connettore per unireSFPmoduli che utilizzano un meccanismo di chiusura a jack modulare (RJ) facile da usare (termine ampiamente usato dai router)

Secondo il connettore, può essere diviso in FC, ST,SC,LC, MU, MPO/MTP, E2000, MTRJ,SMA, ecc. I metodi di contatto con la faccia finale includono:PC,UPC,APC, e i connettori utilizzati per collegare i moduli ottici sono principalmenteLC.SCQuesti tre tipi di connettori MPO/MTP sono un problema che gli utenti devono considerare quando acquistano i connettori di fibra ottica.

Secondo il colore del connettore, può essere diviso in: blu (comunemente usato per connettori monomodo), beige e grigio (comunemente usato per connettori multi-modo).

In base al colore della copertura della coda, può essere suddiviso in: grigio, blu, verde, bianco, rosso, nero, turchese.

In base al numero di nuclei di fibra, può essere suddiviso in mono-core, doppio core, 4 core, 6 core, 8 core, 12 core, 24 core, 48 core e 72 core o come specificato dai clienti.

In base al diametro del nucleo, può essere suddiviso in fibra multimodo e fibra monomodo.che si riferisce a una fibra che trasmette modalità multiple a una data lunghezza d'onda operativa, con una grande perdita di dispersione e una breve distanza di trasmissione, ed è adatto per sistemi di comunicazione in fibra ottica a breve distanza.con una lunghezza massima di 20 mm o più ma non superiore a 150 mm, e la sua dispersione intermodale è molto piccola, il che è adatto per la comunicazione a lunga distanza.

Secondo ilITU-TLe fibre di comunicazione standard sono suddivise in sette categorie:G.651G.652G.653G.654,G.655G.656, eG.657, di cuiG.651G.651-G.657 sono fibre monomode.ISO/IECdivide le fibre multimode inOM1-OM5Questi cinque tipi di fibre multimode sono utilizzati principalmente nelle reti locali (LAN) e nei data center (DCN).

La lunghezza della fibra può essere personalizzata in base alle esigenze del cliente.

In base al materiale della guaina esterna del cavo, può essere suddiviso in tipo ordinario, tipo normale ignifugo, tipo a basso fumo senza alogeni (LZSH), tipo ignifugo a basso fumo senza alogeni,armatura, ecc. Il jumper blindato è un nuovo tipo

di cavi a fibra ottica che possono essere utilizzati nella sala attrezzature o in altre situazioni di pericolo.I cavi di patch blindati rafforzano la protezione dei tubi in acciaio inossidabile e hanno qualità compressive e di trazione più forti rispetto ai cavi di patch in fibra ottica standard.

Ⅳ. Come scegliere i cavi di fibra ottica patch?

Le fibre ottiche monomodo OM1, OM2, OM3, OM4 e OS2 si trovano comunemente nelle connessioni di patch in fibra ottica.SC, ST, FC,LC, MTRJ ed E2000 sono alcuni dei tipi di connettori a fibra ottica.Quali fattori si dovrebbero considerare quando si sceglie un jumper per la reteBasta seguire queste semplici istruzioni.

1. tipi di connettori a fibra ottica

Sono utilizzati connettori diversi per dispositivi diversi, principalmente MPO,SC. FC,LC. ST interfaccia jumper:

(1) Cavi a patch in fibra ottica di tipo MPO: utilizzati per la connessione a moduli ottici 40G e 100G e per i data center ad alta densità;

(2) Cavi di patch in fibra ottica LC: utilizzati per la connessione di moduli ottici SFP, utilizzano prese modulari e questo tipo di jumper è generalmente utilizzato sui router;

(3) Cavi di fibra ottica di tipo SC: è collegato al modulo ottico GBIC. Il suo guscio è rettangolare e il metodo di fissaggio è di tipo chiusura plug-in, che non ha bisogno di essere ruotato.È generalmente utilizzato in router e switch;

(4) Cavi di fibra ottica di tipo FC: il metodo di rinforzo esterno adotta una manica metallica e il metodo di fissaggio è il giradischi, che viene generalmente utilizzato sul telaio di distribuzione;

Cavi a fibra ottica di tipo ST: il guscio è rotondo e il metodo di fissaggio è il giradischi, generalmente utilizzato sul telaio di distribuzione.

2. Tipo di fibra

I cavi multi-mode in fibra ottica utilizzano fibra 50/125um o 62.5/125um, mentre i cavi mono-mode in fibra ottica utilizzano fibra 9/125um.La trasmissione di dati a lunga distanza è gestita da cavi mono-mode a fibra ottica, mentre la trasmissione di dati a corta distanza è gestita da cavi multi-mode in fibra ottica.mentre i cavi a patch in fibra ottica multi-mode sono classificati come OM2 (arancione), OM3 (azzurro acqua), OM4 (viola) e OM5 (arancione) (verde mela).

3. Metodo di rettifica dei connettori

La qualità di trasmissione della fibra ottica è determinata da diverse procedure di rettifica; PC/UPC è blu, mentreAPCè verde.

La superficie della ferrule è macinata in una piccola forma sferica, e il nucleo della fibra è situato nel punto di piegatura più alto,ridurre il divario d'aria tra i componenti della fibra e mettere le due facce finali della fibra in contatto fisico.

La faccia finale ultra-fisica è indicata comeUPC(Ultra-contatto fisico).UPCLa faccia finale del connettore non e' completamente piatta, ma ha una piccola curva per un accoppiamento piu' preciso.UPCè basato su PC, ma con una migliore lucidatura e lucentezza della superficie finale, e una superficie finale più a forma di cupola.

La faccia finale della fibra è comunemente affilata ad un angolo di 8° inAPC(Angled Physical Contact), contatto fisico concave. Riflettendo la luce attraverso il suo angolo convale al rivestimento piuttosto che direttamente alla fonte,la convezione ad angolo di 8° consente di avere finestre di fibra più strette e maggiori prestazioni di connessione.

La perdita di inserimento del PC,UPC., eAPCper i connettori è in genere inferiore a 0,3 dB; tuttavia, a causa del vuoto d'aria più stretto,UPCI connettori PC sono più facili da ottenere con basse perdite di inserimento.APCla perdita di ritorno standard del settore è di -60 dB,PCperdita di ritorno di -45 dB,UPCLa perdita di ritorno è spesso di -50 dB (o anche di più), e la perdita di ritorno del PC è di -45 dB.

4. I cavi di patch di fibra ottica materiale manica protettiva

PVC eLSZHsono comunemente utilizzati nei cordoni di fibra ottica.

LSZH (Low Smoke Zero Halogen) è un materiale privo di alogeni a basso fumo con buone proprietà di protezione ambientale e ritardante di fiamma, ma è relativamente costoso.PVCIl materiale (cloruro di polivinile) è infiammabile e produce gas tossici, quindi non è adatto per applicazioni interne e il prezzo è basso.

Quando si scelgono i giubbotti a fibra è importante anche pensare a quanto tempo li indosseremo.Dobbiamo considerare non solo l'affidabilità del materiale, ma anche la velocità di trasmissione e la perdita, nonché le informazioni specifiche sui parametri.

La faccia finale della ferrule deve essere protetta per evitare urti durante l'utilizzo di cavi a fibra ottica e il tappo antipolvere deve essere applicato immediatamente dopo lo smontaggio.il segnale laser non deve fissare direttamente la faccia finale della fibra.

Ⅴ. Precauzioni per l' uso di cavi di fibra ottica

Nota relativa all'uso di cavi a fibra ottica: (compresi i cabli a fibra mono-modo e i cabli a fibra multi-modo)

1Le lunghezze d'onda dei moduli ottici devono corrispondere: le lunghezze d'onda dei moduli ottici devono corrispondere alle due estremità del jumper di fibra.La tecnica più comune di differenziazione è quella di confrontare il colore del jumper di fibra.

2. A meno che non sia specificato diversamente. La fibra multimodo arancione viene utilizzata nel modulo ottico a onde corte. La fibra mono-modo gialla viene utilizzata nel modulo a onde lunghe.Questo è un malinteso comune perché dipende dalla configurazione del produttoreQuesto viene fatto per garantire la correttezza del trasferimento dei dati.

3. Poiché il cordone del cerotto in fibra ottica è fatto di materiale sensibile, non deve essere piegato o avvolto eccessivamente durante l'uso.Non è solo facile da distruggereL'attenuazione è un termine usato per descrivere il processo di riduzione dell'intensità della luce.

4Protezione del cavo a fibra ottica: l'accoppiamento a fibra ottica si danneggerà se non è a prova di polvere e olio dopo la connessione.
