Cable in fibra interna Multi Fiber Cable Sheathing Machine 70 Line Process

Rongbang 70 Line Line di produzione di cavi in fibra interna Multifiber Cable Sheathing Line

Descrizione

Questa macchina per la produzione di cavi in fibra ottica ricopre il cavo ottico multi-core distribuito all'interno / all'esterno, il cavo tattico in fibra ottica con PVC, LSZH, giacca in PE, il diametro esterno è di 11.5 mm max.

Strutture di cavi:

A. Cavo di distribuzione per interni con fibre tampone da 0,6/0,9 mm fino a + elementi di rinforzo in Kevlar/filamenti di aramid + guaina LSZH/PVC;

B. Cavo di rottura con 2.0 mm simplex + riempitivi/ elementi di rinforzo + involucro LSZH/PVC;

C. Microcavo a becco con sottounità di fibre nude multicolori + filler/membri di rinforzo + involucro LSZH/PVC;

D. Cavo tattico interno/esterno, cavo PBT a tubo libero non corazzato in PE.

E altri cavi di fibra ottica simili.

La configurazione dei componenti della macchina è regolabile in base alle richieste del processo (la gabbia per il fiocco di filati di aramid è facoltativa).

Caratteristiche:

1. estrusore speciale di precisione e testa della macchina di regolazione fine di precisione.

2La superficie del cavo è liscia e liscia.

3Controllo automatico di feedback del diametro del cavo, la curva storica del diametro del cavo può essere rintracciata.

4La fibra ottica è motorizzata, la tensione è costante e la perdita aggiuntiva è piccola.

5Il controllo della temperatura è controllato da un misuratore di temperatura OMRON importato e il controllo della temperatura è accurato.

6La linea di avvolgimento automatico a doppia bobina è stabile e affidabile nel funzionamento, e la linea di avvolgimento automatico viene formata una volta, senza avvolgimento.

7Sistema internazionale di controllo della tecnologia informatica industriale con elevato grado di automazione, può essere collegato a sistemi MES, ERP, monitoraggio e gestione della produzione in tempo reale.

8I principali sistemi di controllo e componenti sono marchi famosi a livello internazionale, e la linea di produzione ha una elevata stabilità e affidabilità.

9. La linea di ripartizione della fibra ottica stretta adotta la linea di ripartizione della gabbia contorta a ritorno completo, la tensione del filo di ripartizione è stabile e può essere regolata online.

10La linea di ripartizione dell'aramide è di tipo cage twisted pay-off, pay-off passivo, freno a polvere magnetica importato, e la tensione è regolabile online.

Parametri tecnici

Configurazione delle linee

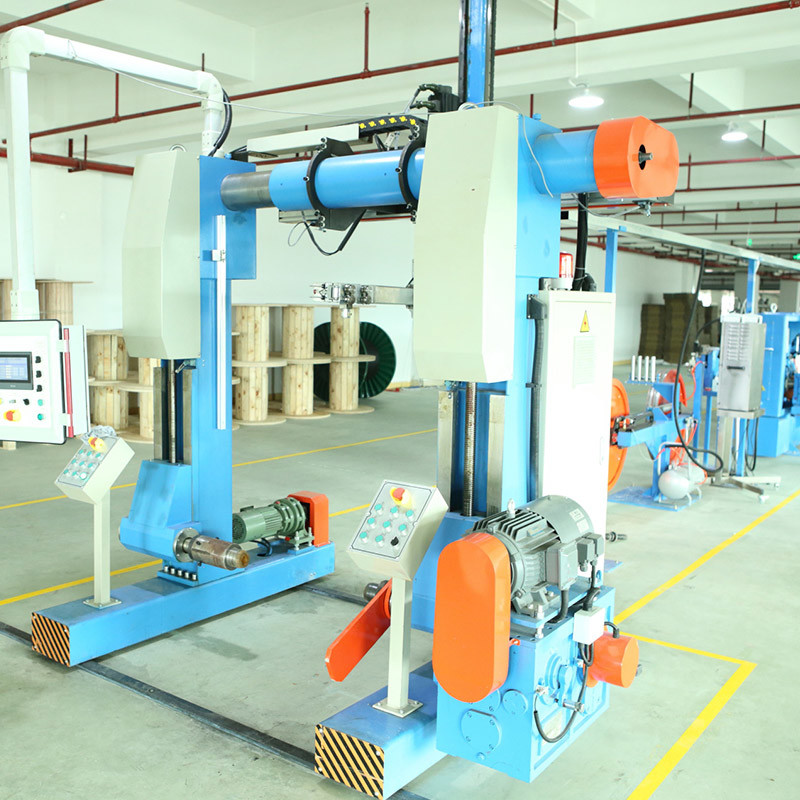

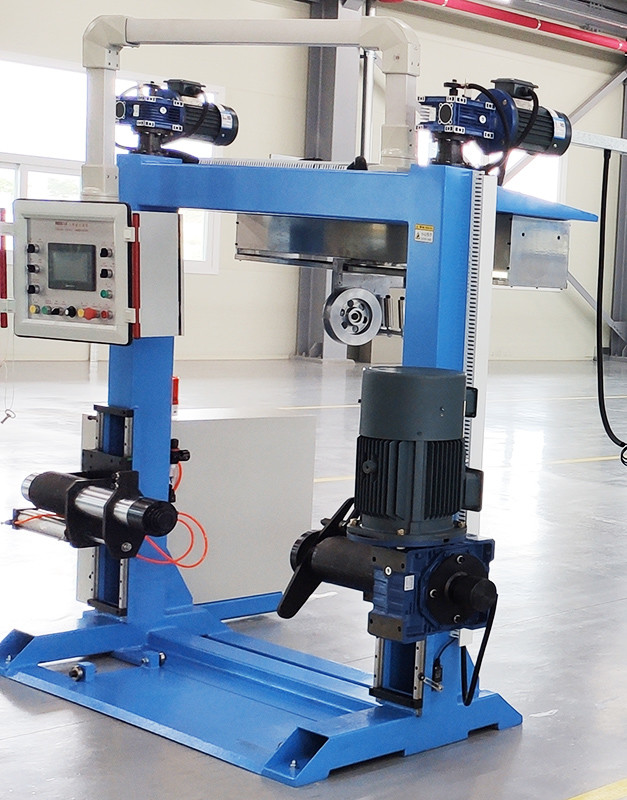

01. 1250 ripagamento;

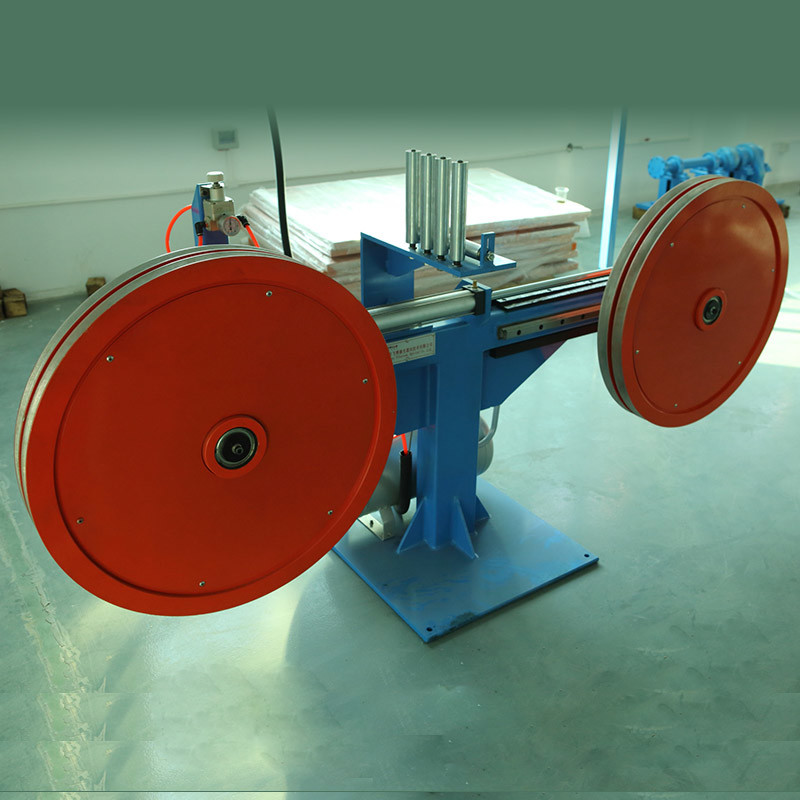

02.φ800 dispositivo di tensione su due ruote;

03.Φ800 mm PBT tubo / FRP di ripagamento;

04.24 capi di filati di aramid (opzione di filati di aramid motorizzati disponibile);

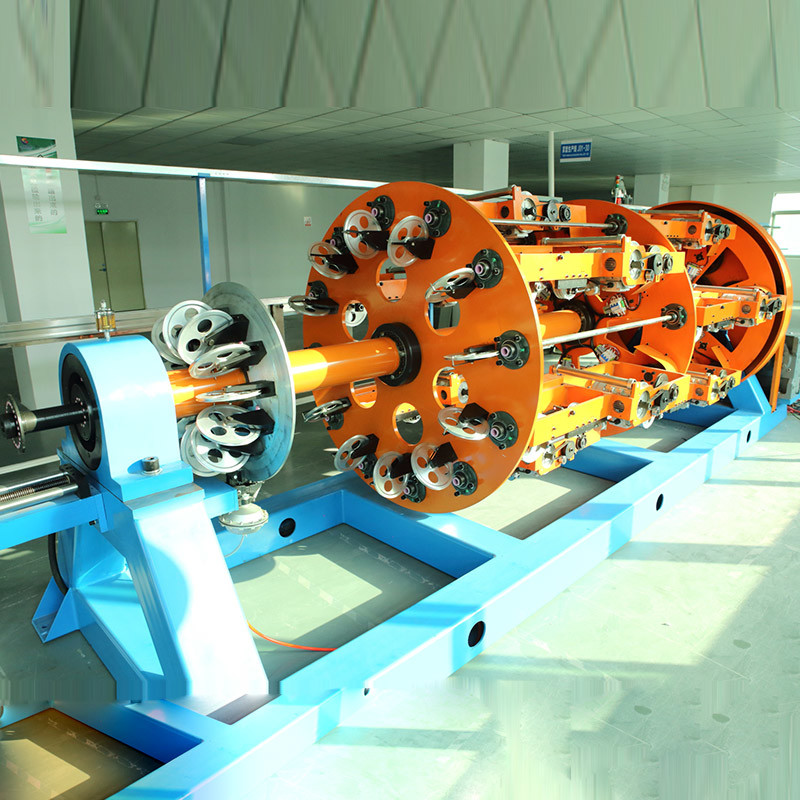

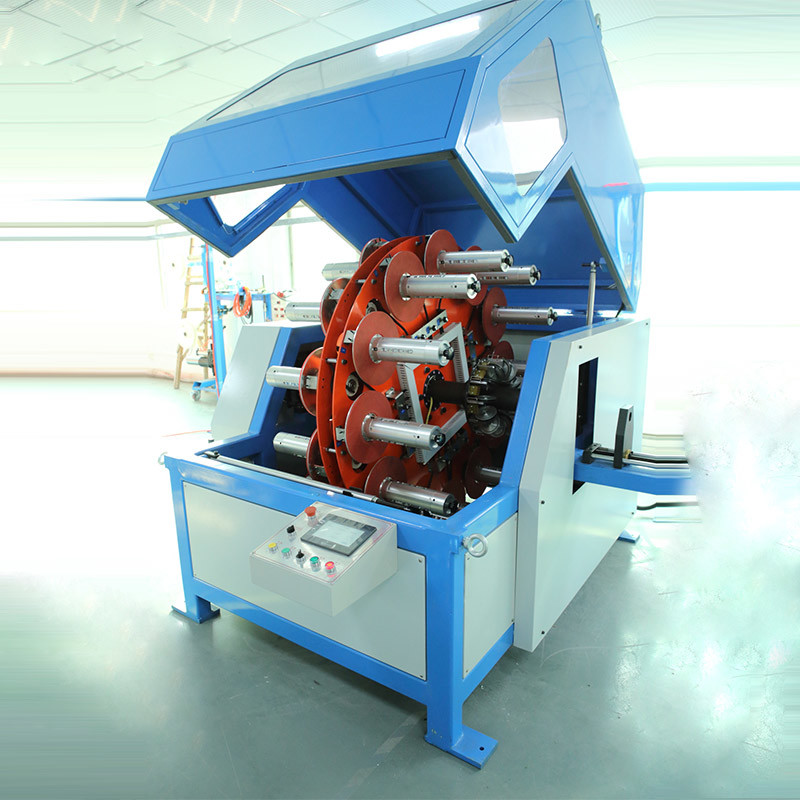

05.12/24 teste di fibra tampone di ripagamento (opzione di gabbia a strascico disponibile)

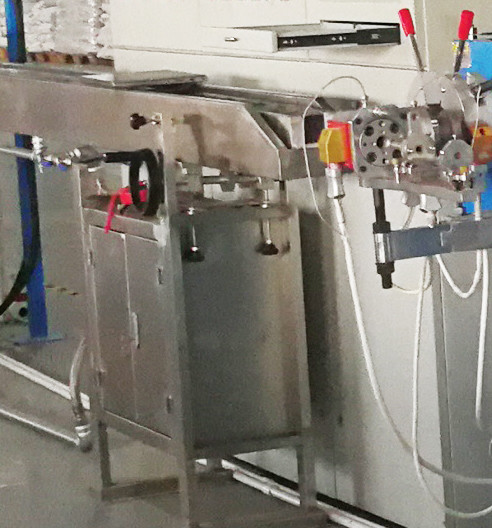

06.piattaforma mobile di posizionamento dello stampo;

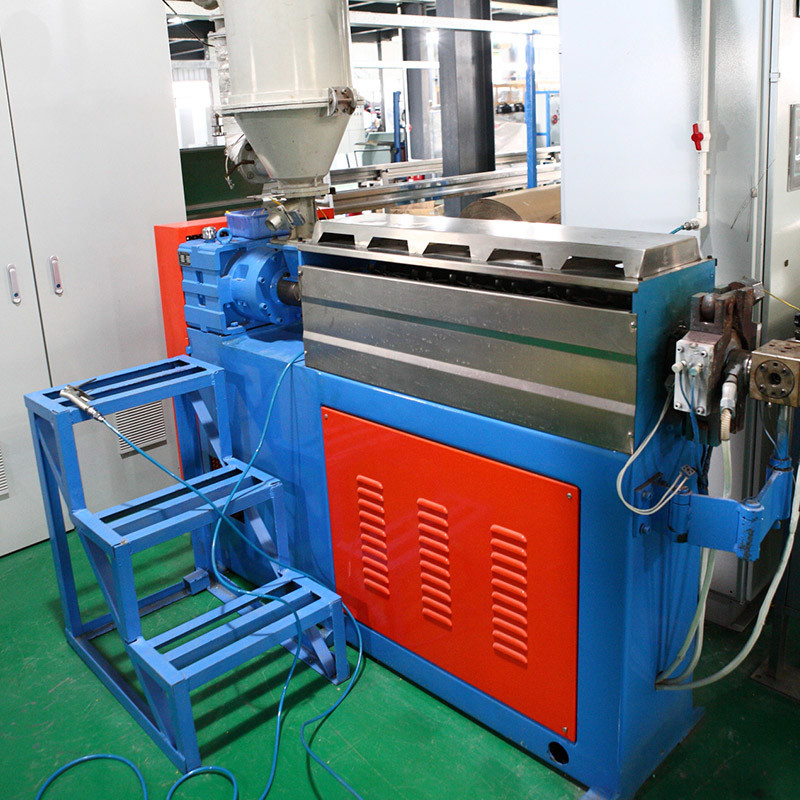

07.φ70 Estrusore;

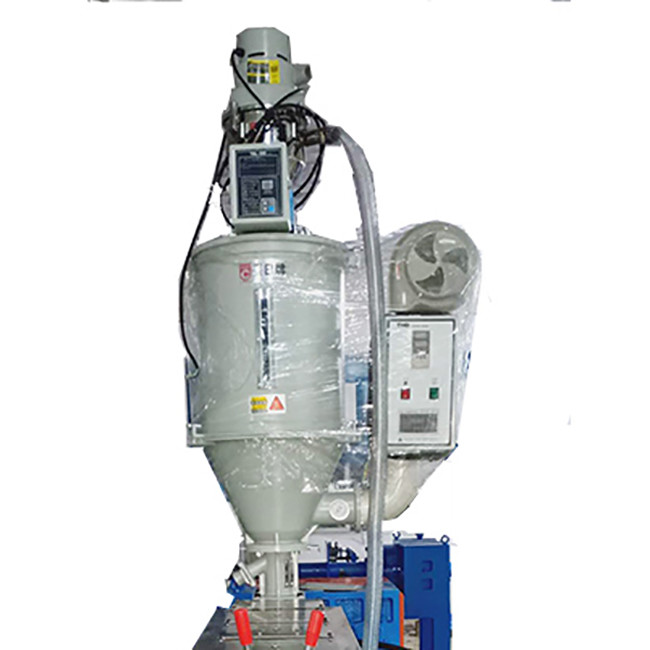

08.asciugatrice e trampoli;

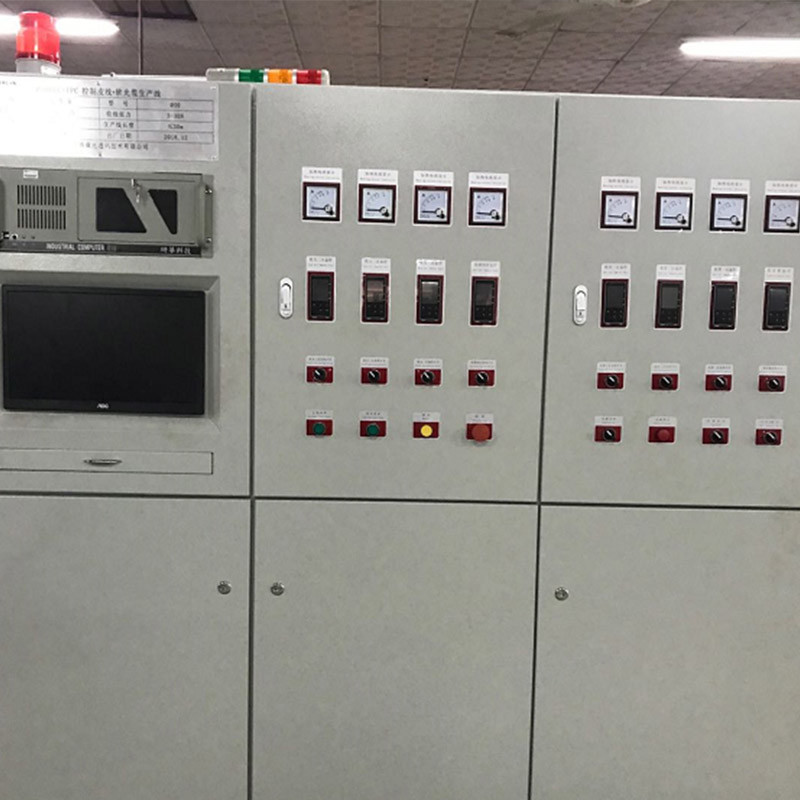

09.PLC industriale + cabina di controllo del programma IPC FIBERCAN;

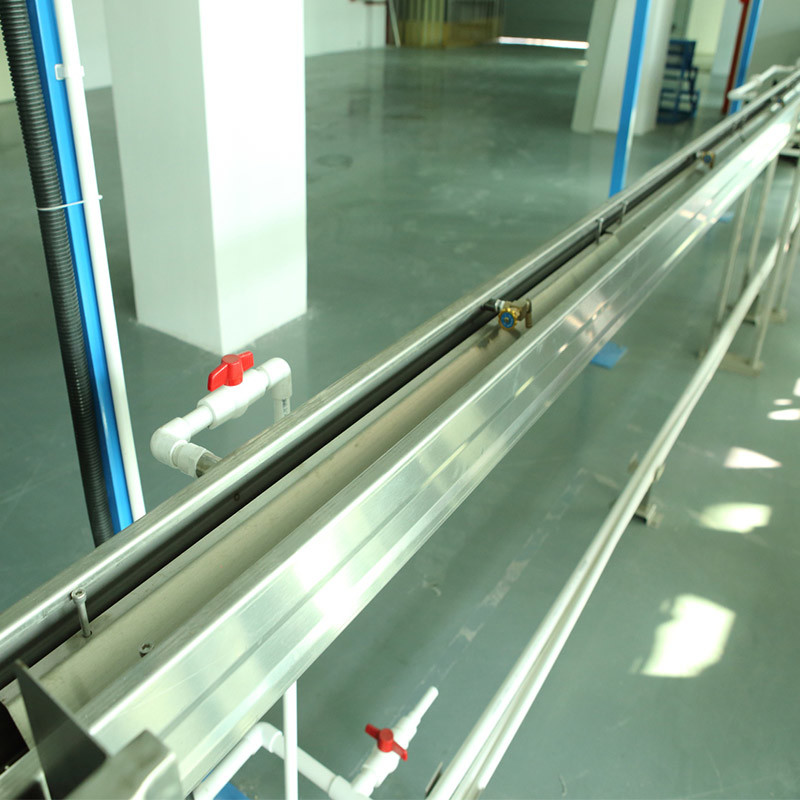

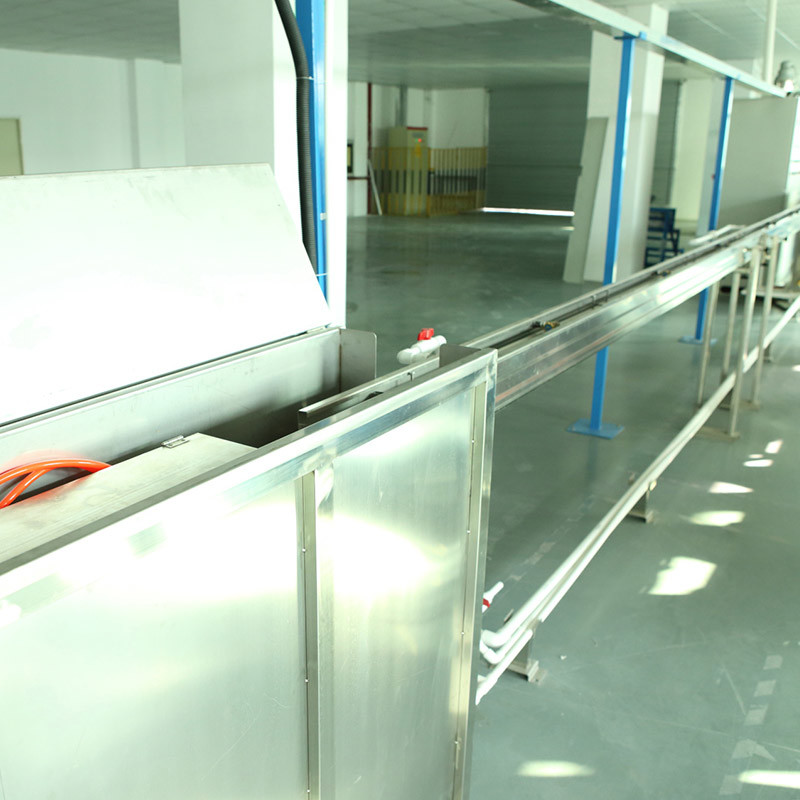

10. Serbatoio di acqua calda mobile + serbatoio di acqua calda;

11.Caldaia da 4 CV;

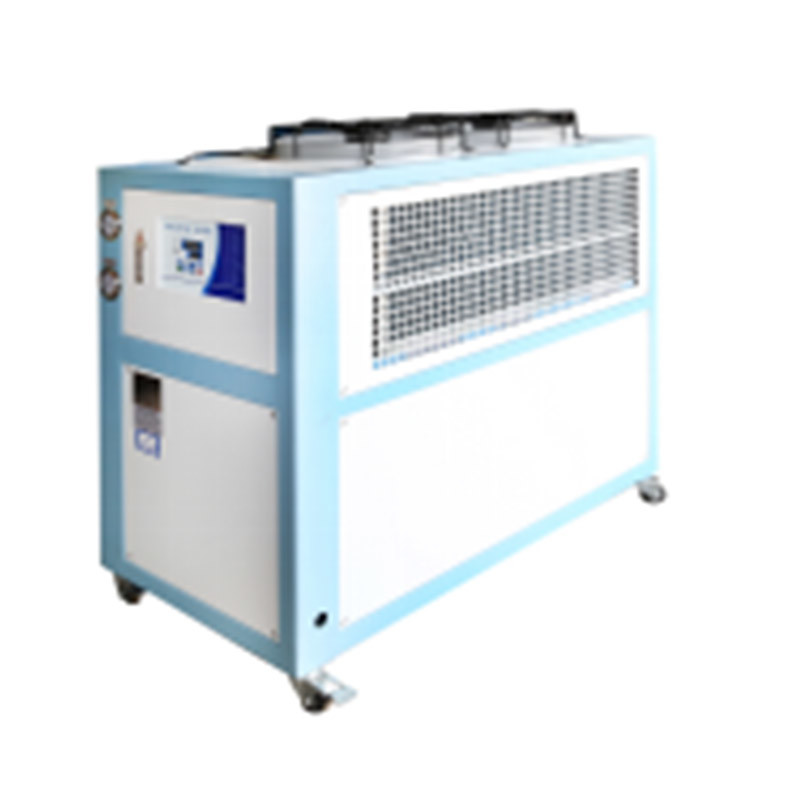

12.Dispositivo fisso per acqua fredda + serbatoio per acqua fredda;

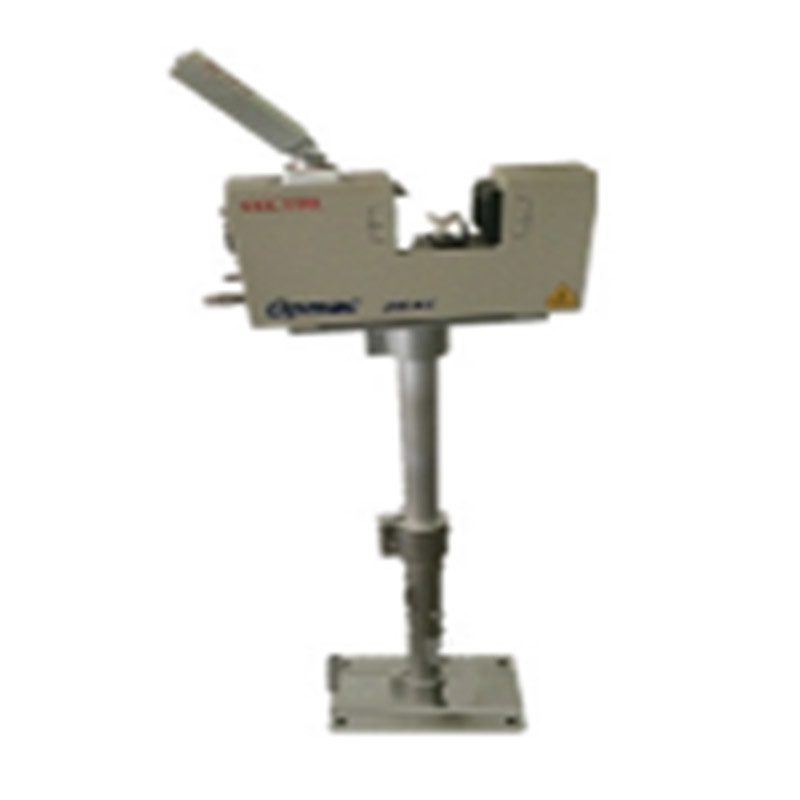

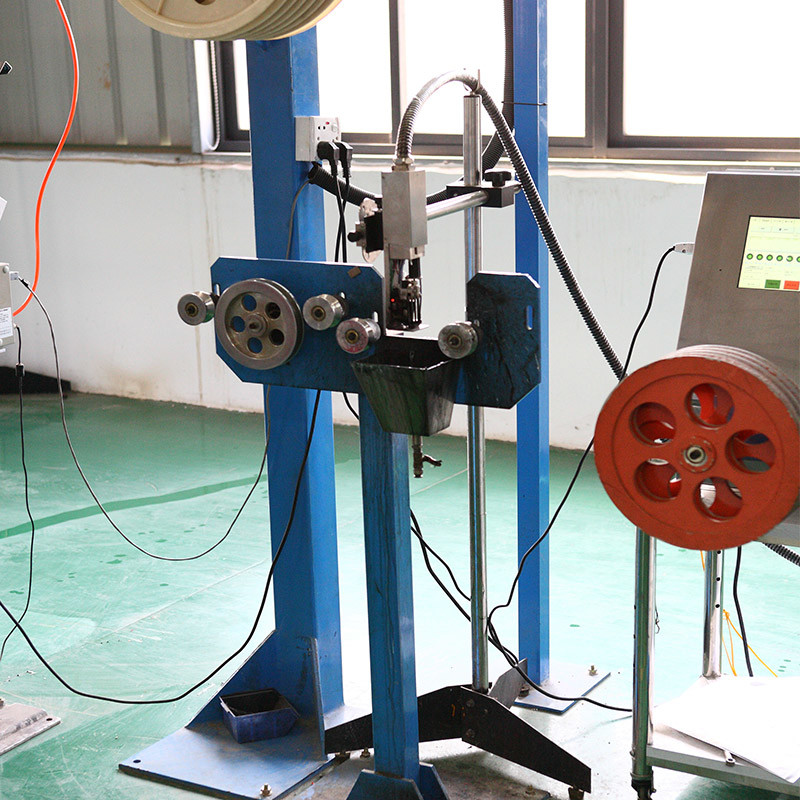

13.Laser Gauge;

14.con una lunghezza massima di 20 mm o più ma non superiore a 50 mm

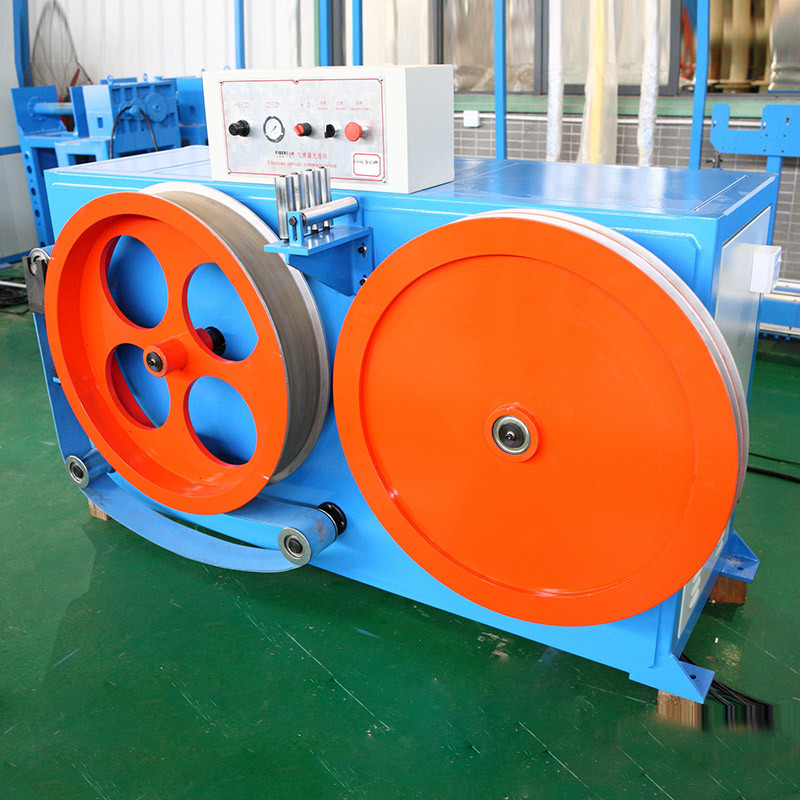

15.Φ800 capstan;

16.φ800 unità di tensione a due ruote;

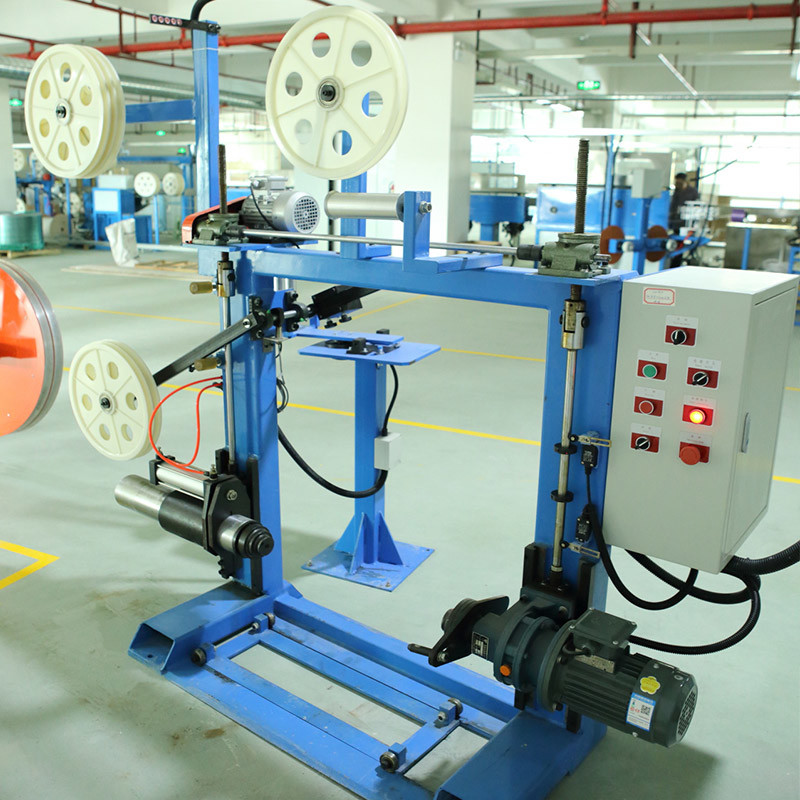

17.1400 macchina di assunzione.

La configurazione sopra l'insieme completo è regolabile in base alla richiesta di produzione di diversi cavi di struttura.
