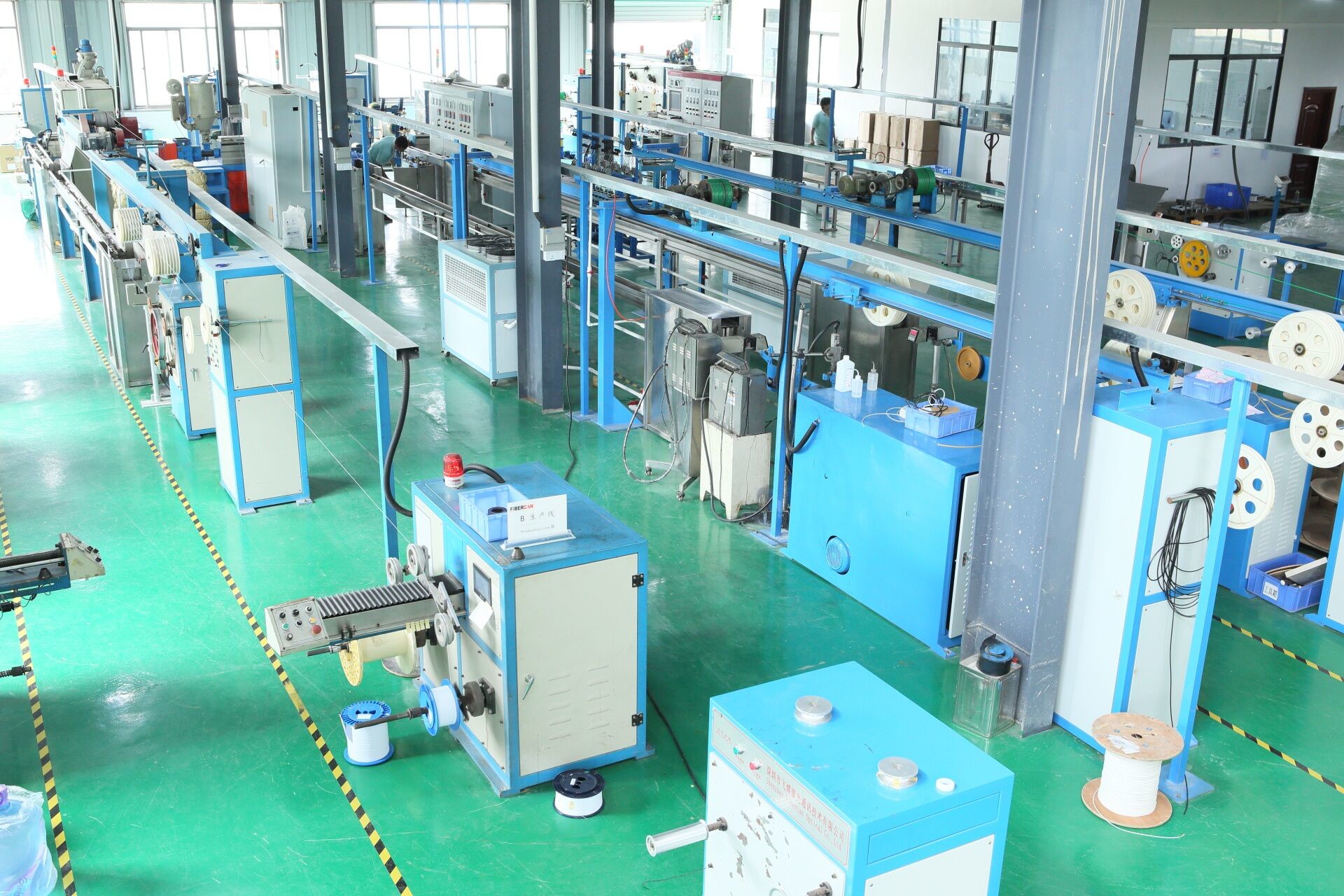

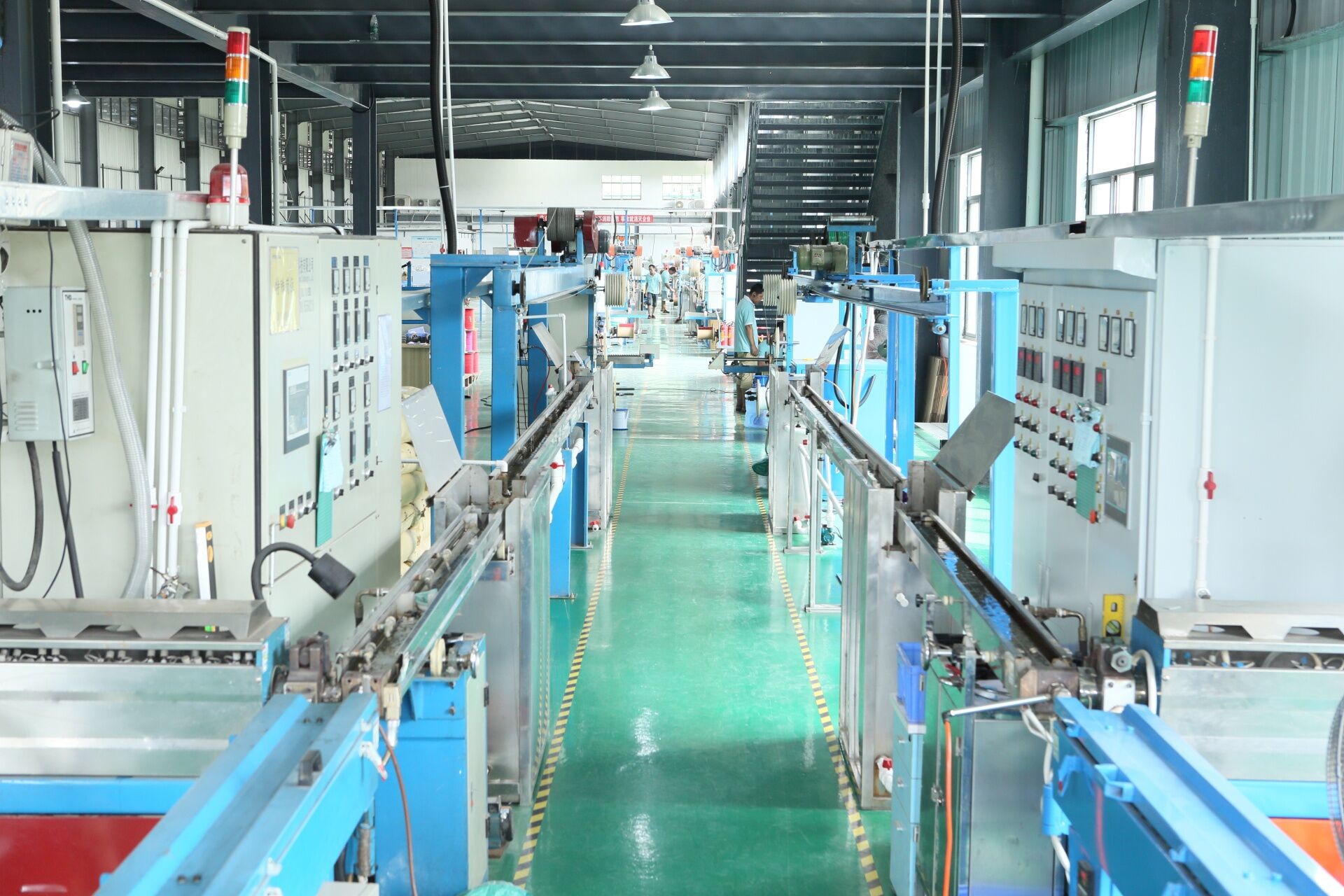

Linea di produzione di cavi in fibra ottica Rongbang RBTX-30

30 Stretta linea tampone

Applicazione:

Questa linea di produzione di cavi in fibra ottica produce un tampone per cavi in fibra ottica di 0,6/0,8/0,9 mm. Struttura del cavo: fibra nuda + guaina LSZH / PVC e altri cavi simili.

Questa linea può essere utilizzata per il rivestimento in plastica del filo d'acciaio, diametro di filo d'acciaio di 1,0 mm max. che è utilizzato principalmente nella produzione di cavi FTTH.

La configurazione dei componenti della macchina è regolabile in base alle richieste del processo.

Caratteristiche:

1L'estruttore speciale di precisione e la testa della macchina di regolazione di precisione. Il diametro esterno del cavo è uniforme, il grado del nucleo è elevato, il diametro esterno è automaticamente feedback,e la curva di diametro del cavo può essere rintracciata indietro.

2Il sistema a vuoto è regolabile in vuoto e può essere collegato alla velocità della linea.

3La fibra ottica viene rilasciata a motore, la tensione è costante e la perdita aggiuntiva è piccola.

4Il controllo della temperatura è controllato da un misuratore di controllo della temperatura OMRON importato e il controllo della temperatura è accurato.

5. cambio automatico a doppio rullo, il funzionamento è stabile e affidabile.

6Sistema internazionale di controllo della tecnologia informatica industriale con elevato grado di automazione, può essere collegato a sistemi MES, ERP, monitoraggio e gestione della produzione in tempo reale.

7I principali sistemi di controllo e componenti sono marchi famosi a livello internazionale, e la linea di produzione ha una elevata stabilità e affidabilità.

Parametri tecnici
1Velocità della struttura: 350 m/min

2Diametro esterno di produzione: 0,6-0,9 mm

3Tensione della fibra: 0.4N-1.2N±0.05N

4Specificità del rullo: dischi standard da 25 km e da 50 km

5Specificità del rullo: diametro 200 mm-400 mm

6. Perdite aggiuntive: ≤ 0,02DB/KM (fibra SM)

7. lunghezza della linea di produzione: ≤ 22 m

8. Richieste di alimentazione: 35KVA, AC380V ±10% 50HZ trifase a cinque fili

9- Consumo di potenza normale della macchina: ≈17 kW/h.

10. Capacità di produzione: ≈18 km/h ((PVC buffer), ≈12 km/h ((LSZH buffer)

Configurazione delle linee

1. due teste di fibra motorizzata di ripagamento;

2. Forno di riscaldamento in fibra;

3. asciugatrice e tramoggia da 25 kg

4. 30 estrusore;

5. PLC + IPC programma FIBERCAN armadio di controllo dell' elettricità;

6. vasca di acqua e serbatoio di acqua calda mobile;

7. vasca di raffreddamento e serbatoio dell'acqua;

8. dispositivo di supporto per stampanti a getto d'inchiostro senza stampante a getto d'inchiostro;

9. ¢ 400 mm capstan ruota;

10. unità di tensione;

11. Prendere la macchina (automatico di commutazione di opzione di presa disponibile).
